报废锂电池破碎生产线处理三元锂电池的工艺解析

报废锂电池破碎生产线处理三元锂电池的工艺，通过多级破碎、热解预处理、精细分选及尾气净化等环节，实现了资源高能效回收与环 保处理，以下是具体工艺解析：

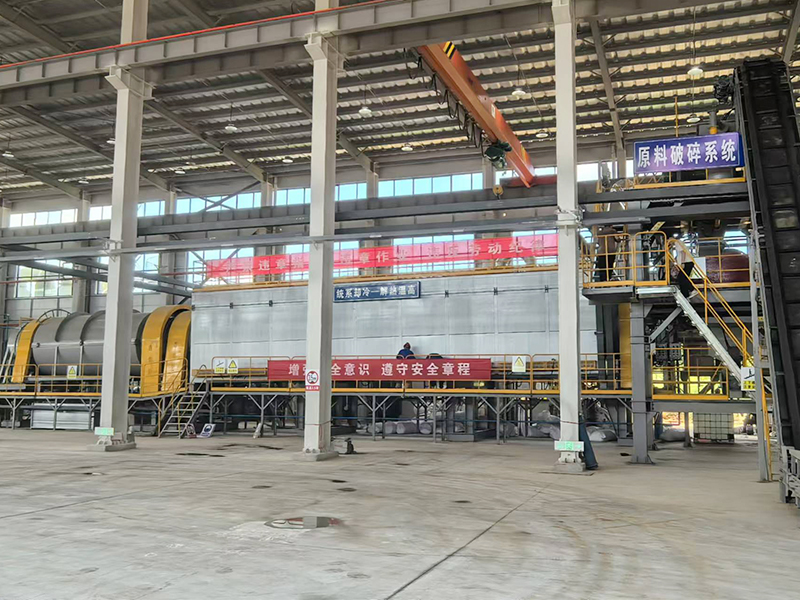

一、多级破碎与初步分离

撕碎与破碎：

撕碎机：将完整的三元锂电池（如18650型）撕碎成较小的块状，破坏电池外壳结构，为后续破碎工序创造有利条件。撕碎后的电池块尺寸一般控制在一定范围内，以确保后续破碎设备的高能效运行。

破碎机：进一步破碎电池块，使电池内部的正负极片及隔膜纸打散，形成混合物料。这一过程是实现电池内部材料分离的关键步骤，通过控制破碎机的转速、刀具间距等参数，可优化破碎效果，提高物料的分散程度。

初步分选：

气流分选机：利用不同物料在气流中的悬浮速度差异，将轻质的隔膜纸与其他较重的物料分离。通过准确控制气流速度和风量，可实现对隔膜纸的有效收集，提高资源回收率。

脉冲除尘器：在物料输送过程中，脉冲除尘器发挥重要作用，能够将破碎过程中产生的粉尘收集干净。粉尘主要来源于电池外壳的破碎以及内部材料的摩擦等过程，若不及时收集，会对车间环境造成严重污染，同时也会损失部分有价值的细小物料。

二、热解预处理与金属富集

热解炉处理：

热解过程：在惰性气氛（如氮气保护）下，通过分段控温（如550℃±30℃，时长约30分钟）热解黑粉。热解过程中，有机物（如PVDF粘结剂、电解液）分解为气态（如HF、H₂、CH₄、VOCs）、液态（焦油）和固态残留物，而锂、镍、钴、锰等金属氧化物则形成富集态热解产物。

金属富集效果：随着温度的提升，镍、钴特征峰显著增强，金属氧化物结构更利于后续湿法提取。热解产物可直接送入湿法工序，无需复杂预处理，提升整体效率。

氟磷残留问题：

热解阶段对氟元素（如LiPF₆分解产生的HF）和磷元素的脱除效果有限，部分残留于固相产物中，需依赖湿法冶金进一步深度处理（如沉淀法除氟）。

三、精细分选与高值化利用

多级筛分与分选：

摇摆筛、振动筛：按粒径分级，分离出铜铝金属粉（>1.5mm）、金属外壳、以及黑粉（含锂、镍、钴、锰的活性物质，粒径≤150目）。

磁选与涡电流分选：利用磁选分离铁磁性杂质（如钢壳碎片），涡电流分选则基于导电性差异高能效分离铜箔与铝箔，纯度可达98%以上。

比重分选：通过振动流化床与风力分级，提纯磷酸铁锂黑粉（纯度≥99%），满足电池级再生材料需求。

高值化利用：

金属回收：铜、铝回收率可达99%以上，直接供应电池厂或冶炼企业；镍、钴、锰等金属氧化物经湿法冶金提取后，可重返电池产业链。

黑粉利用：黑粉中锂、镍、钴、锰等金属元素以氧化物或盐类形式富集，为后续湿法回收提供高价值原料。

四、尾气净化与环 保处理

UV光解设备：

安装在破碎设备的排气管道中，利用紫外线光束照射气体，使VOCs和HF气体分子裂解，转化为无害的物质（如二氧化碳、水蒸气）。UV光解设备对VOCs的光解效率可达80%以上，对HF气体的光解效率也达到一定水平。

活性炭吸附与碱吸收装置：

活性炭吸附装置：利用活性炭的多孔结构吸附尾气中的有机气体和部分有害物质，通过定期更换活性炭确保吸附效果。

碱吸收装置：通过碱液（如NaOH溶液）喷淋吸收尾气中的酸性气体（如HF、HCl），生成无害盐类（如NaF），确保尾气达标排放。
